Agin games

2-甲基-4,6-嘧啶二酮（MPO）是合成高能量低感度含能材料1,1-二氨基-2,2-二硝基乙烯（FOX-7）的关键中间体，同时广泛应用于医药、精细化工及军事工业等领域。FOX-7因能量水平与RDX相当但安全性能更优，成为含能材料领域的研究热点，而MPO的高效合成是FOX-7规模化生产的核心前提。传统MPO合成采用釜式工艺，存在反应时间长、效率低、产品粒径不均、分散性差等问题，难以满足大规模工业应用需求。王栋嵘等^[1]利用超声波联续流流程冶炼金属MPO护肤品比表面积不低于100μm，比表面积平均、细化性好，且的反應日期由传统与现代釜式流程的7.5h大幅度减小至9min，极大大幅度减小的反應日期，为含能建材在期间体的联续化、效率分解成展示 新一个构想。

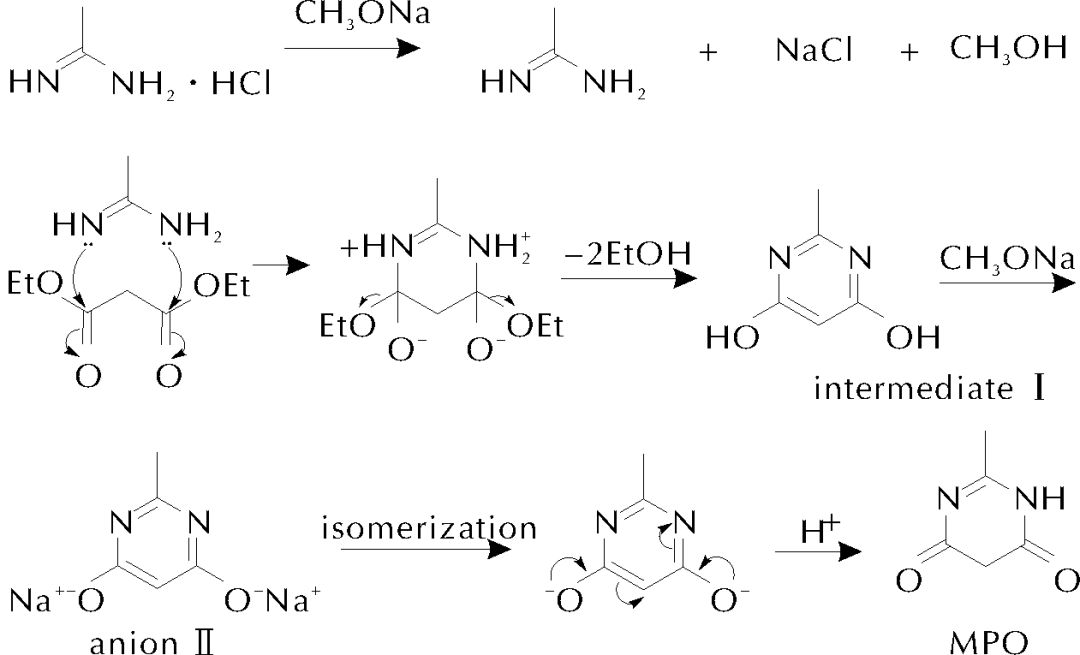

MPO聚合症状原理

制剂：盐酸乙脒、丙二酸二乙酯、甲醇钠、甲醇、浓盐酸等均为分析纯，去离子水。

设备：超声反应器、活塞泵、PTFE盘管、傅里叶放大红外光谱仪仪、液质联用仪、元素分析仪、差示扫描量热仪、热重分析仪、激光粒度仪、扫描电子显微镜等。

传统釜式法：盐酸乙脒与丙二酸二乙酯在甲醇钠催化下，于三口瓶中加热反应，经酸化、过滤、干燥得到产物，对比不同反应时间的收率。

超声釜式法：在传统釜式工艺基础上引入超声辐射（150W），保持其他条件一致，探究超声对反应的强化作用。

超声连续流法：将反应物通过活塞泵连续注入置于超声反应器中的PTFE盘管，控制流速调节停留时间，超声辐射下完成缩合反应，后续经酸化、静置、过滤、干燥得到产品。

单因素变量法：系统探究超声功率（90-200W）、反应温度（45-65℃）、原料摩尔比（1:1-1:1.2）、停留时间（6-18min）、反应浓度（0.6-1.0mol/L）对MPO收率与纯度的影响。

结构与性能表征：通过IR、MS、元素分析验证产品结构；采用DSC、TG分析热稳定性；利用激光粒度仪与SEM表征产品粒径与形貌。

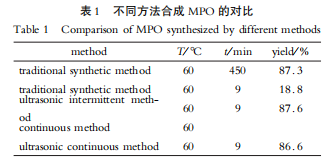

效率显著提升：最佳条件下，MPO收率达86.6%，纯度99.7%，反应时间由传统釜式工艺的7.5h缩短至9min，效率提升50倍。

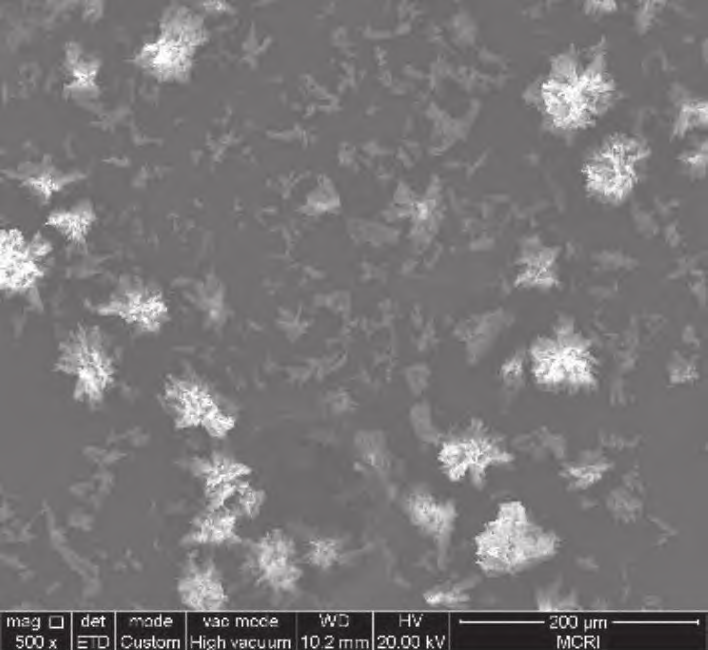

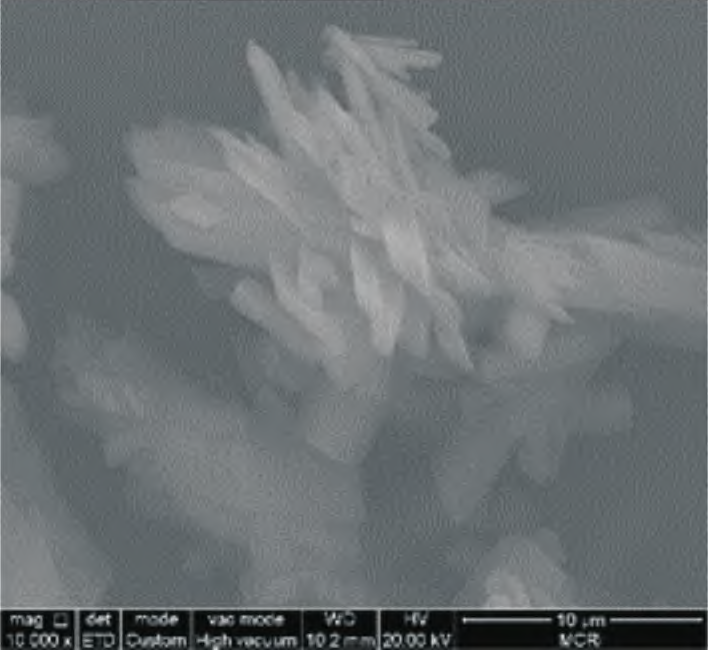

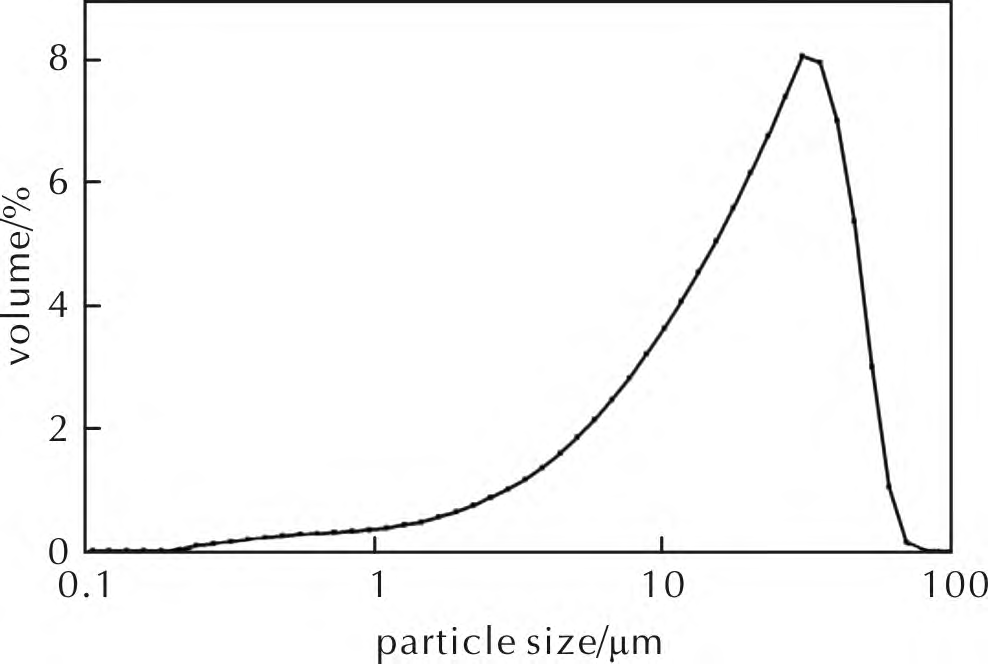

产品质量优化：产品平均粒径约30μm，最大粒径小于70μm，呈长菱方形，粒径均匀、分散性好，无需后续研磨处理；传统釜式产品粒径大于500μm，团聚严重。

工艺稳定性强：超声空化效应有效抑制颗粒团聚，避免连续流管路堵塞，实现稳定连续生产；对比实验显示，无超声连续流法因颗粒聚集导致管路堵塞，无法正常运行。

热性能稳定：MPO在323-373℃范围内分两步吸热分解，分解产物主要为NH₃和乙腈。
